Как рассчитать солнечную энергию для наружной рекламы на рекламных щитах?

Все больше и больше рекламных компаний выбирают решения для солнечной энергетики решить проблему с питанием наружных рекламных щитов. Однако они не имели хорошего представления о фотоэлектрической автономной выработке электроэнергии и не могли понять схему конфигурации, предоставленную поставщиком продукции, которая не идеально соответствовала ценовым ожиданиям. Некоторые поставщики оборудования, чтобы выиграть заказ, конкурируют по очень необоснованно низкой цене. В результате конфигурация серьезно недостаточна, мощность прожектора меньше, эффект освещения плохой и даже базовая яркость и насыщенность не достигаются; эффективность преобразования фотоэлектрического модуля низкая, а эффект выработки электроэнергии не достигается даже в условиях идеального солнечного света; Аккумулятор не может быть полностью заряжен, но каждый день он находится в чрезмерно глубоком состоянии. Производительность аккумулятора серьезно ухудшается и его заранее утилизируют. В конце концов, рекламной компании пришлось изменить цену, улучшив ее, но это не стоило свеч.

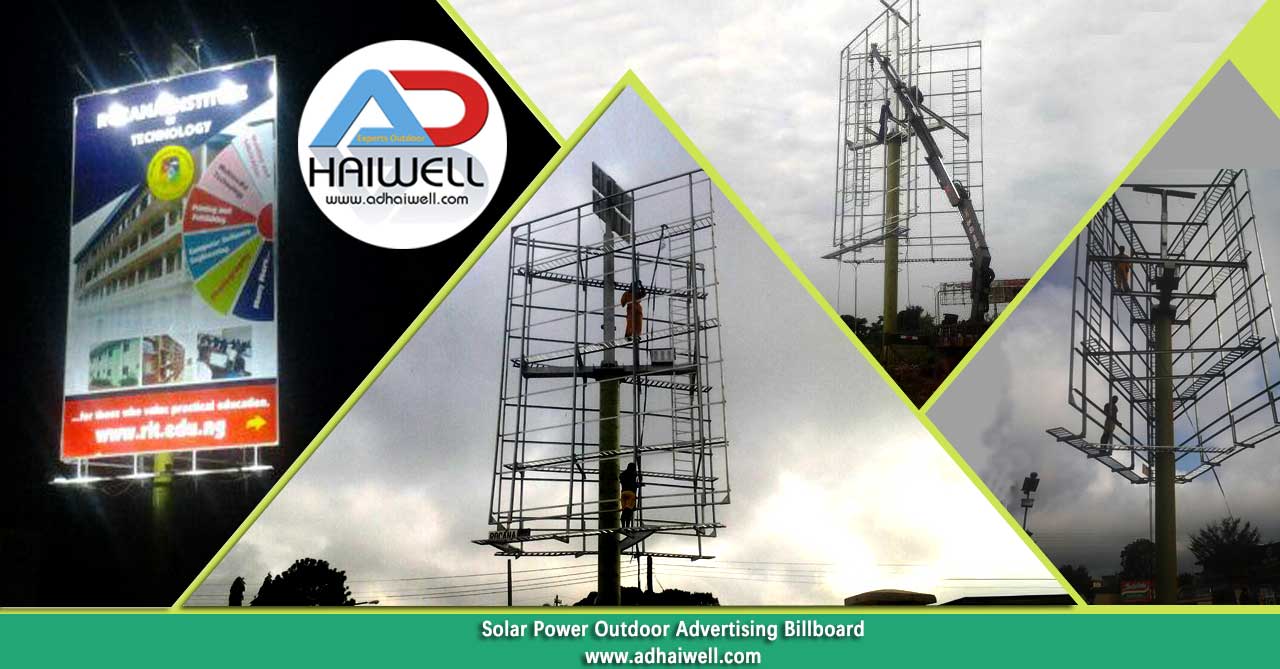

Теперь, взяв в качестве примера конфигурацию одностороннего рекламного щита размером 18 метров (ширина) × 6 метров (высота), подробно описывается, как выполнить конфигурацию и требования к соответствующим компонентам.

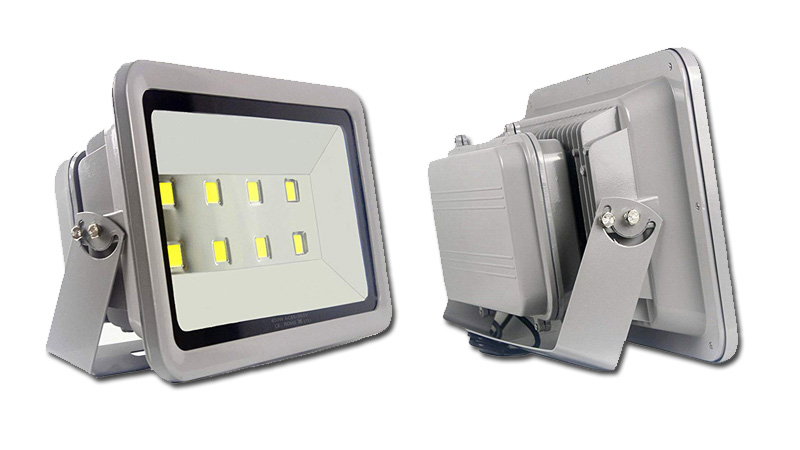

1. Светодиодный прожектор

Рекламные щиты на шоссе должны иметь удовлетворительную освещенность и однородность изображения, а также хорошие характеристики цветопередачи, чтобы люди могли видеть рекламный экран в быстро движущемся транспортном средстве. Поэтому выбор точечных светильников очень важен. Из-за источника солнечной энергии, чем больше мощность нагрузки, тем выше требования к емкости аккумулятора, и соответствующая фотоэлектрическая мощность также должна увеличиваться. Из-за условий установки и соображений безопасности на верхней части наружного рекламного щита может быть не слишком много солнечных панелей. В противном случае это окажет определенное влияние на устойчивость конструкции колонны, особенно при сильном ветре.

В соответствии со многими реальными инженерными случаями мы рекомендуем светодиодный прожектор с тремя различными характеристиками: 24 В постоянного тока 20 Вт/30 Вт/50 Вт. В прожекторе используется мощная светодиодная лампа с высоким люменом, которая отличается высокой эффективностью и энергосбережением. Он может заменить обычную энергосберегающую лампу мощностью 80 Вт/100 Вт/120 Вт и имеет хорошие характеристики цветопередачи, хорошее рассеивание тепла и водонепроницаемость, затухание при слабом освещении и длительный срок службы. Специальный экономичный уличный рекламный щит со светодиодным прожектором.

Время работы освещения и дождливые дни

В этом случае рекламный щит оснащен 9 светодиодными прожекторами, освещением сверху вниз или снизу вверх, освещением в течение 4 часов каждую ночь. Убедитесь, что система соответствует мощности освещения в течение 4 дождливых дней.

Расчет потребляемой мощности нагрузки (светодиодный прожектор):

9×30Вт×4ч×4д=4320 Втч

В системе используется источник питания 24 В постоянного тока. Учитывая потери в линии и собственное энергопотребление контроллера, рекомендуется зарезервировать батарею емкостью 4500 Втч для удовлетворения требований по времени освещения.

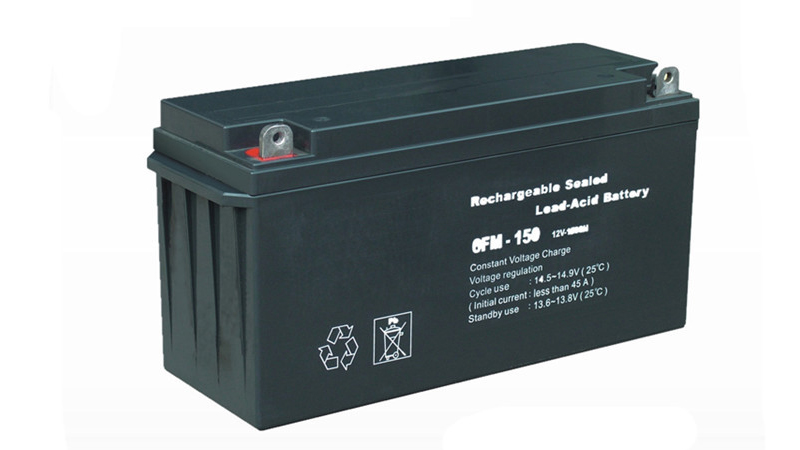

2. Расчет емкости аккумулятора

В накопителе энергии используется свинцово-кислотная батарея, а теоретическая емкость батареи рассчитывается в соответствии с общей потребляемой мощностью вышеуказанной нагрузки:

4500 ВАч/24 В=187,5 Ач

Согласно техническим стандартам, связанным с батареями, скорость разряда батареи более экономична и разумна и составляет 0,5C2, что может обеспечить количество циклов зарядки и разрядки батареи и эффективно продлить срок службы. Поскольку рекламный щит для наружной рекламы разряжается только ночью, а время разряда короткое, конструкция схемы соответствующим образом увеличивает скорость разряда аккумулятора до 0,6С2. Таким образом, фактическая емкость аккумулятора рассчитывается:

187,5 Ач/0,6=312,5 Ач

Свинцово-кислотный аккумулятор имеет характеристики только 12 В, 150 Ач, режим подключения — 2 последовательных и 2 параллельных, общая емкость — 24 В, 300 Ач, всего требуется 4 аккумулятора.

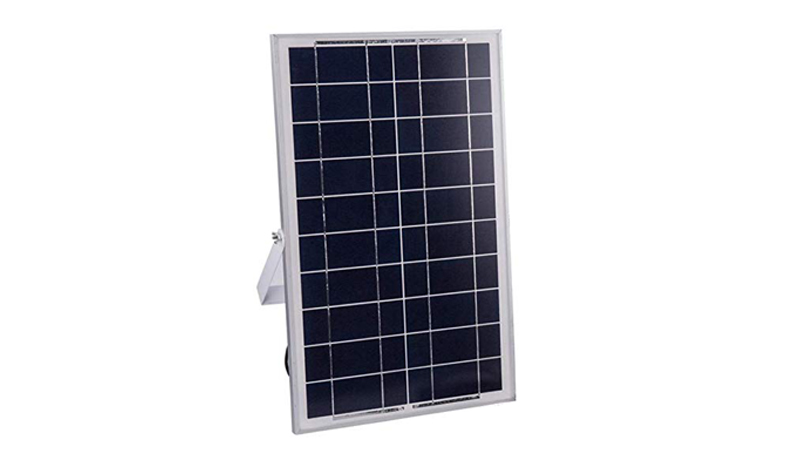

3. Расчет солнечной панели

Рассчитав настроенную емкость аккумулятора по приведенному выше расчету, рассчитайте конфигурацию мощности солнечной панели.

В этом случае географическое положение солнечного рекламного щита для наружной рекламы соответствует стандартному состоянию, то есть температура составляет 25°, интенсивность инсоляции составляет 1000 Вт/м 2, а среднее эффективное время солнечного света составляет 5 часов. . Использование фотоэлектрических модулей из монокристаллического кремния, эффективность фотоэлектрического преобразования 16%, в соответствии со стандартами, установленными Национальным энергетическим управлением.

Теоретически выработка электроэнергии фотоэлектрическими модулями должна соответствовать вышеуказанным требованиям в 4500 Втч, а мощность фотоэлектрических модулей должна быть строго настроена.

Потому что прожектор разряжает всего 30Вт × 9 шт × 4 часа = 1080 Втч за ночь. Среднее значение составляет менее 1100 Втч. Но в Африке невозможно не иметь солнца 4 дня подряд.

Учитывайте фактическую стоимость, место для установки и вес верхней части конструкции рекламного щита. В случае с этой солнечной энергосистемой выработка фотоэлектрической энергии снижается на 30%, примерно на 3000 Втч, что гарантирует, что батарея будет иметь достаточный запас каждую ночь и может быть реализована. Многодневная медленная зарядка полностью заряженного аккумулятора является относительно экономичным решением.

Расчет мощности солнечной панели фотоэлектрического массива:

Выработка солнечной энергии = Солнечная фотоэлектрическая мощность × Время солнечного сияния × Комплексный коэффициент.

Комплексный коэффициент относится к коэффициенту потерь, вызванному такими факторами, как изменение температуры, потери в линии и эффективность преобразования контроллера (или инвертора). Значение обычно составляет 0,5-0,7, а значение 0,5.

Таким образом, расчет мощности солнечной панели фотоэлектрического массива:

3000Втч/(5ч×0,5)=1200Вт

Характеристики компонентов фотоэлектрической батареи: 36 В, 275 Вт., метод подключения — 4 параллельных, общая мощность — 36 В, 1100 Вт, аккумулятор можно полностью зарядить за 2 дня при стандартных солнечных условиях.

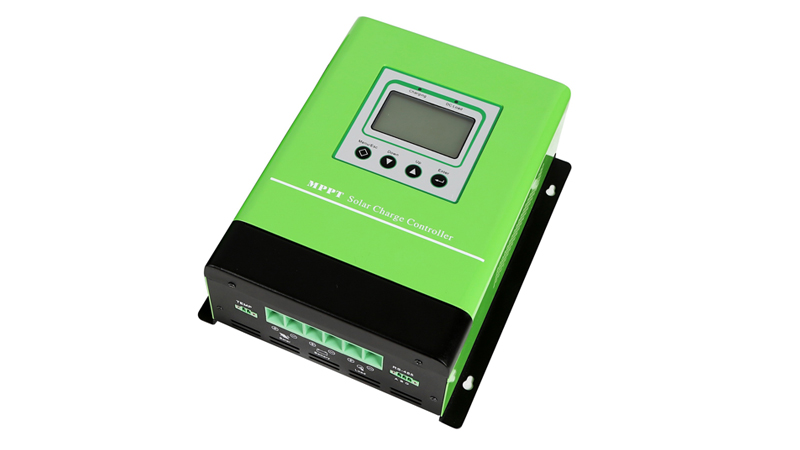

4. Солнечный контроллер

Стабильный контроллер заряда и разряда солнечной энергии является основным компонентом фотоэлектрической системы производства электроэнергии. Качество контроллера напрямую влияет на выработку электроэнергии всей солнечной энергосистемы, срок службы батареи и общие затраты на техническое обслуживание.

В этом случае Adhaiwell выбирает трехфазный режим зарядки MPPT с функциями защиты от перезаряда, чрезмерной разрядки и контроля времени. Технические характеристики: 24 В 30 А.

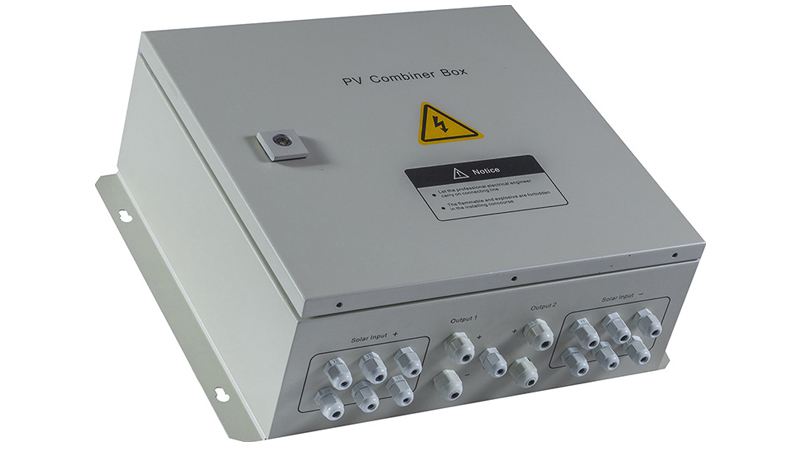

5. Комбинатор фотоэлектрической защиты

Роль фотоэлектрического объединителя заключается в уменьшении количества проводов между массивом фотоэлектрических модулей и контроллером. Пользователь может соединить определенное количество фотоэлектрических модулей с одинаковыми характеристиками последовательно, чтобы сформировать фотоэлектрическую серию, а затем подключить несколько фотоэлектрических серий параллельно к фотоэлектрическому блоку молниезащиты, а после схождения постоянного тока в фотоэлектрическом блоке молниезащиты, через выход постоянного тока.

Большинство рекламных щитов на шоссе находятся на пустом месте, поэтому необходимо обратить внимание на воздействие молнии на оборудование. Мы добавили модули молниезащиты высокого напряжения постоянного тока и мощные антиреверсивные диоды в блок фотоэлектрического сумматора.

Чтобы сэкономить средства, некоторые производители и поставщики отказались от комбинационного блока фотоэлектрической молниезащиты и подключили компоненты напрямую к контроллеру, что не только увеличивает сложность подключения, но также отрицательно влияет на обнаружение неисправностей и техническое обслуживание. Без защиты фотоэлектрической коробки грозозащиты серьезными последствиями являются то, что она, скорее всего, будет повреждена молнией, повреждением контроллера, прожекторами и отсутствием фотогальваники в ночное время, внезапным выходом из строя контроллера, аккумулятором от компоненты Разрядите и сожгите компоненты.

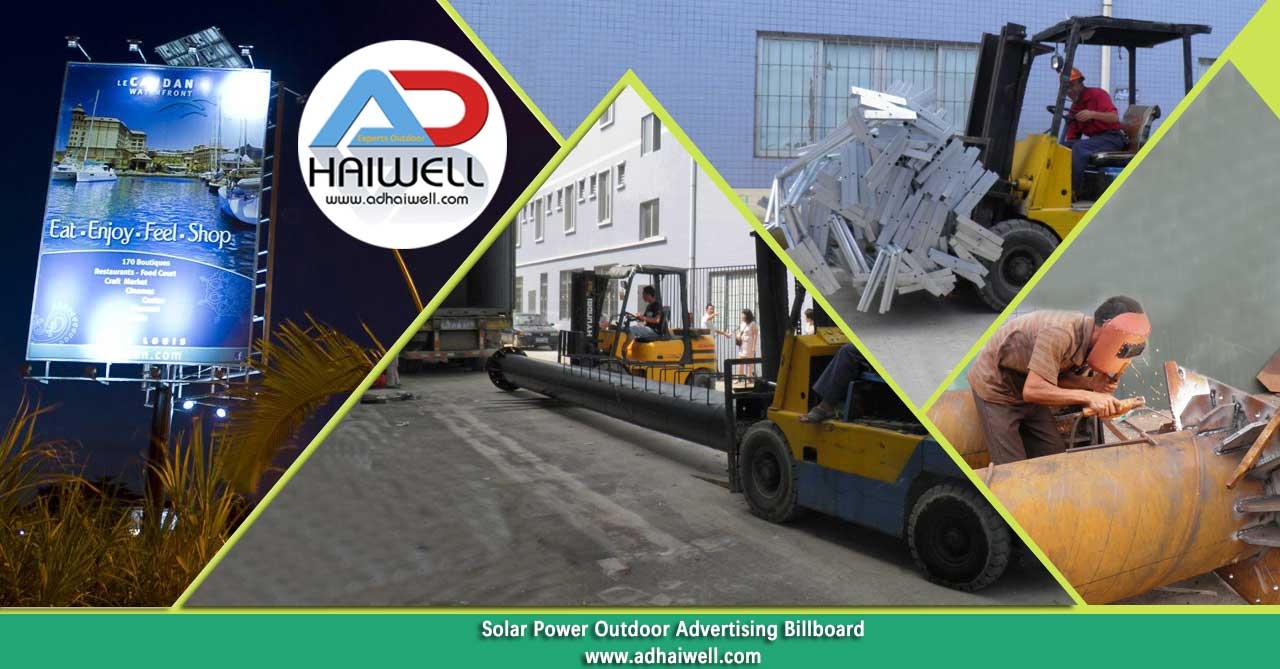

6. Опорная конструкция и кабель солнечной энергетической системы

Чтобы надежно закрепить модуль фотоэлектрической батареи на верхней части рекламного щита, необходим кронштейн для солнечной панели.

Кабель представляет собой провод между соединительным компонентом, контроллером и прожектором. Он подвергается использованию на открытом воздухе, в течение длительного времени подвергается воздействию солнца и дождя. Чтобы обеспечить нормальную работу системы, необходимо использовать кабель с устойчивостью к высоким температурам, стойкостью к окислению и защитой от ультрафиолета.

Теперь я считаю, что каждый будет иметь представление о конфигурации и требованиях к солнечной энергосистеме для наружных рекламных щитов, со ссылкой на следующую таблицу, возможно, относительно точный бюджет для предложения поставщика оборудования.

1. Светодиодный прожектор / 24 В 30 Вт / 9 шт.

2. Солнечная панель/36 В 275 Вт/4 шт.

3. Солнечные батареи / 12 В 150 Ач / 4 шт.

4. Солнечный контроллер/24 В 30 А/1 шт.

5. Фотоэлектрическая объединительная коробка / 2 в 1 из / 1 комплект
