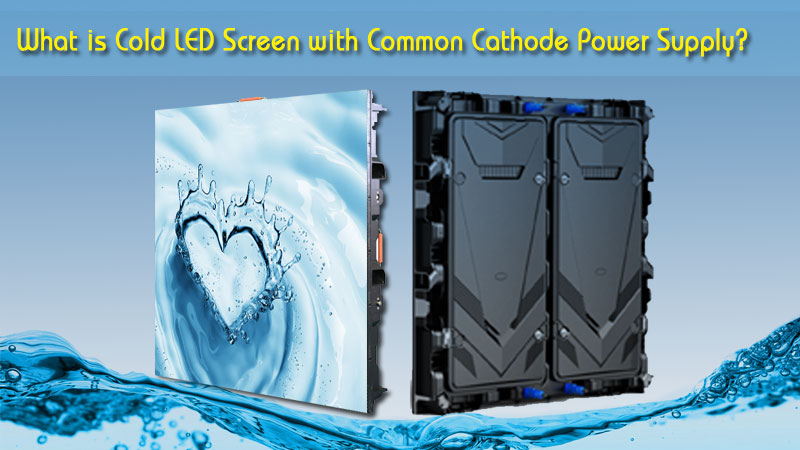

Что такое холодный светодиодный экран с источником питания с общим катодом?

После появления общего катода Мощность светодиодного холодного дисплея технологии поставок, это вызвало большую обеспокоенность на рынке. В режиме электропитания можно достичь экономии энергии на 75%, а температура поверхности светодиодного дисплея снижается на 55%. Отличное выступление привлекло всеобщее внимание. Почему технология питания светодиодных дисплеев с общим катодом настолько превосходна? Давайте посмотрим следующую небольшую серию!

Одним словом, холодный светодиодный экран заключается в том, что поверхность светодиодного дисплея меньше нагревается, температура поверхности корпуса светодиодного экрана низкая, а также хорошо экономится энергия.

01

Что такое светодиодный дисплей с общим катодом?

«Общий катод» относится к режиму питания с общим катодом. Светодиодный дисплей с общим катодом использует отдельный источник питания R, G и B для точного распределения напряжения и тока на красные, зеленые и синие световые шарики. Ток проходит через шарик лампы к отрицательному электроду IC, прямое напряжение уменьшается, а внутреннее сопротивление проводимости невелико.

02

В чем разница между светодиодным дисплеем с общим катодом и общим анодом?

1. Направление подачи питания разное: ток светодиодного дисплея с общим анодом течет от печатной платы к шарику лампы, а шарик лампы RGB питается равномерно, что увеличивает прямое падение напряжения в цепи; Ток светодиодного дисплея с общим катодом проходит через шарик лампы, а затем поступает на отрицательный полюс микросхемы. Давление понижено, а внутреннее сопротивление мало.

2. Напряжение источника питания не одинаковое: светодиодный дисплей с общим анодом обычно дает красные, зеленые и синие световые шарики с напряжением выше 3,8 В (например, 5 В), унифицированный источник питания, потеря мощности; Светодиодный дисплей с общим катодом соответствует красному, зеленому. Фактическое напряжение, необходимое для трех синих чипов (напряжение красной лампы составляет около 2,5 В, напряжение синей и зеленой лампы составляет около 3,8 В). Отдельный прецизионный источник питания, меньшие потери мощности и выделение тепла при работе светодиодного дисплея намного ниже.

03

Светодиодный дисплей с общим катодом имеет меньший нагрев: путем сравнения приведенного выше источника питания с общим катодом и общим анодом мы знаем, что светодиодный дисплей с общим катодом намного ниже, чем светодиодный дисплей с общим анодом, но соотношение светодиодного дисплея с общим катодом Обычный общий анодные светодиодные дисплеи имеют гораздо меньше тепла.

Часть светодиодного модуля выполнена в литом алюминиевом корпусе. Тепло на печатной плате напрямую передает тепло через алюминий, а тепло, генерируемое светоизлучающим чипом и управляющей микросхемой, напрямую излучается наружу через алюминиевый нижний корпус, термостойкость мала, площадь теплопередачи большая. И весь Алюминиевый нижний корпус представляет собой радиатор светодиодного чипа, а нижний корпус изготовлен из литого под давлением алюминиевого сплава. Плоскостность и однородность светодиодного дисплея также значительно улучшаются, вес продукта снижается, а материал экономится при условии обеспечения твердости и прочности продукта.

После окончания срока службы светодиодного дисплея нижний материал из алюминиевого сплава можно переработать и использовать повторно, чтобы снизить нагрузку на окружающую среду. Изделие из алюминиевого сплава обладает превосходной стойкостью к окислению и высокой адаптируемостью к окружающей среде, а также может использоваться в течение длительного времени в любой среде без старения. Материал из литого под давлением алюминиевого сплава также обеспечивает достаточную защиту от электромагнитных помех и радиационной способности продукта и соответствует особым требованиям первичного рынка, таким как EMC Class B и FCC США по защите от излучения светодиодных экранов. и повышает международную конкурентоспособность продукции.

Обычный пластиковый нижний корпус плохо рассеивает тепло и склонен к растрескиванию и деформации в течение длительного времени в суровых условиях, что влияет на плоскостность и срок службы светодиодного дисплея. Еще одним недостатком пластикового нижнего корпуса является пластиковый материал, который трудно эффективно предотвратить помехи электромагнитных волн и предотвратить воздействие собственных электромагнитных волн на окружающую среду, что может привести к периодической потере периферийных электронных устройств.

04

Где светодиодный дисплей с общим катодом экономит деньги?

1. Экономия энергии, эксплуатационные расходы в провинции: точный источник питания снижает потери мощности светодиодного дисплея и снижает эксплуатационные расходы.

2. Затраты на установку в провинции: низкое повышение температуры может также сэкономить средства кондиционирования воздуха, вентиляторы и другое охлаждающее оборудование.

3. Затраты на техническое обслуживание и ремонт в провинции: последующая полностью закрытая нижняя часть корпуса из литого под давлением алюминия, компоненты защищены один за другим, так что срок службы светодиодного дисплея примерно в два раза превышает срок службы обычного экрана.

05

Каковы преимущества светодиодного дисплея с общим катодом?

1. Суперохлаждение, низкие потери мощности, низкий нагрев, низкое повышение температуры светодиодного экрана, длительный срок службы и хороший эффект отображения.

2. Супер водонепроницаемый, пыленепроницаемый, антикоррозионный, анти-УФ, стандарт пожарной безопасности V0, степень защиты IP68, может быть помещен непосредственно в кипящую воду для приготовления пищи, выдерживает проверку при высокой температуре 130 градусов, может быть помещен под 3-метровый бассейн. отмочить и нормально работать; Чрезвычайно холодные, жаркие, ярко-фиолетовые и другие суровые условия не допускают деформации, старения, протечек воды и возгорания.

3. Конструкция оцинкованного замка, проста в обслуживании до и после, корпус легкий и тонкий, толщина всего экрана небольшая, без установки кондиционера.

4. Высокая яркость источника холодного света, сверхвысокое обновление, устранение ореолов без размытия, изображение более свежее и нежное, высокая точность.

5. Энергоэффективность и экологичность позволяют добиться экономии энергии на 75%.

Температура светодиодного экрана слишком высока, а энергопотребление слишком велико, что является ключевым фактором, влияющим на срок службы светодиодных дисплеев, и «Светодиодный дисплей с общим катодом» может хорошо решить эти две проблемы. Фактические измеренные данные показывают, что температура экрана светодиодного дисплея с общим катодом на 20 градусов ниже, чем у обычного светодиодного дисплея с общим анодом при тех же условиях яркости, а энергопотребление ниже, чем у обычного общего анода. Продукты со светодиодными дисплеями на 50% ниже. Согласно статистике, мировое годовое производство светодиодных дисплеев составляет более 3,5 миллионов квадратных метров, при расчете исходя из потребляемой мощности 300 Вт на квадрат, и потребляется 1,75 миллиарда кВтч электроэнергии в год. Это не считая количества электроэнергии, потребляемой в производственном процессе. Если все примут светодиодный дисплей с общим катодом, это позволит обществу сэкономить не менее 725 миллионов кВтч в год. Я надеюсь, что будущие светодиодные дисплеи с общим катодом смогут стать мощным конкурирующим продуктом на рынке светодиодных дисплеев, который принесет большую экономическую выгоду и ценность для клиентов!
