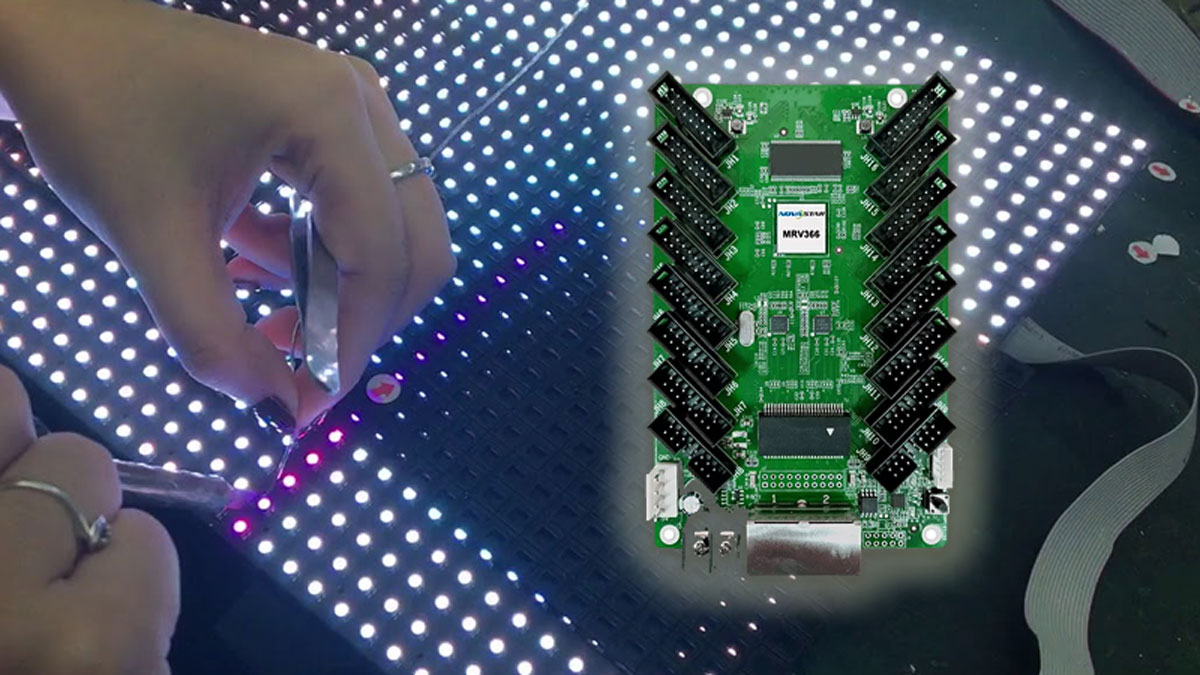

Как устранить неполадки светодиодного рекламного дисплея

Комплексное руководство по методам устранения неполадок светодиодного дисплея

Если вы подумываете о покупке Светодиодный дисплей, у вас могут возникнуть вопросы, на случай, если с вашим светодиодным дисплеем что-то пойдет не так. Или у вас есть светодиодный дисплей и вы пытаетесь решить проблему. В любом случае, продолжайте читать, чтобы понять эту проблему, ее серьезность и руководство по устранению неполадок светодиодного дисплея в этом руководстве по устранению неполадок светодиодного дисплея.

В этой статье перечислены методы решения различных проблем Светодиодный дисплей, включая лечение короткого замыкания, отказ платы блока, отказ светодиодного модуля, отказ всего светодиодного экрана, отказ системы управления светодиодным дисплеем, отказ секции привода светодиодов, метод устранения неполадок светодиодной системы, исключение светодиодного дисплея и т. д. Более подробно и достойно избранного.

При оценке проблем со светодиодным дисплеем необходимо решать их в первую очередь и второстепенно, при этом в первую очередь решаются очевидные и серьезные проблемы, а затем незначительные проблемы. (Короткое замыкание должно быть наивысшим приоритетом)

1. Лечение короткого замыкания

1. Метод обнаружения сопротивления: настройте мультиметр на диапазон сопротивления, определите значение сопротивления определенной точки обычной печатной платы, а затем определите ту же точку другой такой же печатной платы, чтобы проверить, отличается ли значение сопротивления от нормального. сопротивление. Если они различны, определяется масштаб проблемы.

2. Используя метод обнаружения напряжения, установите мультиметр на диапазон напряжения, определите напряжение заземления в определенной точке цепи, в которой есть подозрение на наличие проблемы, и сравните, похоже ли оно на нормальное значение, в противном случае область действия проблема определена.

3. Метод обнаружения короткого замыкания: установите мультиметр на механизм обнаружения короткого замыкания (некоторые из них представляют собой механизмы падения напряжения на диодах или механизмы сопротивления, обычно с функцией сигнализации), чтобы определить, существует ли явление короткого замыкания, и короткое замыкание. следует решить в первую очередь, чтобы предотвратить сжигание других устройств. Этот метод необходимо использовать, когда цепь обесточена, чтобы избежать повреждения счетчика.

4. Метод обнаружения падения напряжения: настройте мультиметр на диодный механизм обнаружения падения напряжения, поскольку все микросхемы состоят из большого количества базовых отдельных компонентов, но миниатюрны, поэтому, когда через его вывод проходит ток, происходит будет падение напряжения на выводе. Как правило, падение напряжения на одном и том же выводе микросхемы одного и того же типа одинаково. По величине падения напряжения на выводе необходимо работать при выключенном питании схемы. Этот метод имеет определенные ограничения. Например, если тестируемое устройство имеет высокий импеданс, его невозможно обнаружить.

2. Отказ платы устройства

А. Вся светодиодная плата неяркая.

1. Проверьте, подключен ли источник питания к сигнальной линии.

2. Проверьте, распознает ли тестовая карта интерфейс. Если мигает красный свет тестовой карты, она не распознана. Проверьте, имеют ли световая плата и тестовая карта одинаковое заземление питания, или интерфейс световой платы имеет короткое замыкание сигнала и заземления, что делает интерфейс нераспознаваемым. (Умная тестовая карта)

3. Проверьте, не закорочен ли 74HC245 припоем, а также припаяны или закорочены ли соответствующие входные и выходные контакты сигнала включения (EN) на 245 или закорочены на другие цепи. Примечание. В первую очередь проверяйте источник питания и сигнал включения (EN).

Б. При наклонном сканировании точек обычное чересстрочное изображение не яркое и экран перекрывается.

1. Проверьте, нет ли каких-либо обрывов, виртуального сваривания или короткого замыкания между входными портами сигналов A, B, C и D к 245.

2. Проверьте, нет ли на выходных клеммах A, B, C, D, соответствующих 245, обрыва цепи, виртуального сваривания или короткого замыкания между 138.

3. Проверьте, не закорочены ли сигналы A, B, C, D или сигнал закорочен на землю. Примечание. В основном обнаруживаются линейные сигналы ABCD.

C. Одна или несколько линий не светятся ярко, когда все включено.

Определите, разомкнута, спаяна или закорочена цепь между 138 и 4953.

D. При сканировании строки одновременно горят две или несколько строк (обычно кратных 2, обычных)

1. Проверьте, не закорочены ли сигналы A, B, C, D.

2. Проверьте, не закорочена ли выходная клемма 4953 с другими выходными клеммами.

E. Одна точка или несколько точек (нерегулярно) не загораются, когда все включены.

1. Найдите соответствующий управляющий вывод модуля и замерьте, не закорочен ли он на эту линию.

2. Замените модуль или одну лампу.

F. Одна или несколько колонок не горят ярко, когда все включены.

Найдите на модуле контакт, управляющий колонкой, и проверьте, подключен ли он к выходному разъему микросхемы драйвера (74HC595/TB62726...).

G. Выделена одна точка или один столбец, или выделена вся линия, и это не контролируется

1. Проверьте, нет ли короткого замыкания колонки на массу питания.

2. Проверьте, не закорочена ли линия на положительный полюс источника питания.

3. Замените микросхему драйвера.

H. Дисплей хаотичный, но вывод сигнала на следующую плату нормальный

Определите, подключен ли выходной терминал защелки STB, соответствующий 245, к клемме защелки микросхемы драйвера или сигнал закорочен на другие линии.

I. Дисплей хаотичен, а выходные данные ненормальны.

1. Проверьте, не закорочен ли сигнал STB, фиксируемый тактовым сигналом CLK.

2. Проверьте, имеет ли тактовый сигнал CLK 245 вход и выход.

3. Проверьте, не закорачивается ли тактовый сигнал на другие линии. Примечание. В основном обнаруживаются тактовые сигналы и сигналы фиксации.

J. Отображение отсутствия цвета

1. Проверьте, имеет ли терминал данных цвета 245 вход и выход.

2. Проверьте, не закорачивается ли сигнал данных этого цвета на другие цепи.

3. Проверьте, открыты ли, закорочены или спаяны каскадные порты данных между микросхемами драйвера цвета.

(Примечание. Метод определения напряжения можно использовать для облегчения поиска проблемы, проверки того, отличается ли напряжение порта данных от нормального, и определения области неисправности.)

К. Проблема с выводом

1. Проверьте, подключена или закорочена линия от выходного интерфейса к сигнальному выходу IC.

2. Проверьте, в порядке ли сигнал синхронизации выходного порта.

3. Проверьте, подключен ли порт выходных данных каскада между последней микросхемой привода к порту данных выходного интерфейса или он закорочен.

4. Закорочены ли выходные сигналы друг на друга или на землю.

5. Проверьте исправность выходного кабеля.

L. Доска ячеек появляется в 8 или 16 точках в строках, столбцах или отдельных точках, которые не являются яркими, длинными яркими, темными яркими.

1. Визуально проверьте, не закорочены ли контакты и провода модуля, соответствующие неисправности, закорочены, припаяны или отсоединены.

2. В каждой ячейке (плата модуля разделена на верхнюю и нижнюю ячейки), является ли общая линия соединения между верхними и нижними модулями, а также левым и правым модулями нормальной (установите мультиметр на конец колокола, конец линейного входа измерительного модуля и подводящего провода каждого конца управляющего входа). Если да, то делается вывод, что модуль неисправен или нет, это можно устранить, заменив его тонким проводом.

3. Используйте мультиметр, чтобы непосредственно измерить, является ли отдельный модуль нормальным. Если да, это расценивается как внутреннее короткое замыкание между платой и модулем. В противном случае модуль расценивается как сломанный и заменяется модулем той же модели.

М. На клеточном поле появляются несколько рядов или целые клетки (клеточное поле разделено на верхние и нижние клетки) не яркие, длинные яркие, темные яркие.

1. Визуально проверьте соответствующую линейную трубку, сквозную индуктивность и интегральную схему на наличие сварки, короткого замыкания или обрыва цепи. Если да, отключите короткое замыкание и повторно заварите разомкнутую цепь.

2. С помощью мультиметра проверьте, нормально ли напряжение на каждой выходной клемме линейной трубки (метод измерения мультиметра: подключите черный измерительный провод к заземлению, а красный измерительный провод для измерения напряжения каждого контакта); если да, то определить, что клемма линейного выхода отключена от соответствующего контакта модуля; Если нет, проверьте, исправен ли входной терминал линейной трубки; если да, то трубка магистрали сломана, замените ее трубкой той же модели; если нет, то исправен ли выходной терминал HC138, соответствующий измерению; если да, оцените, в порядке ли выходной терминал HC138. Входной конец трубки открыт; в противном случае считается, что HC138 неисправен.

3. Замените на хороший 16-контактный кабель, измерьте напряжение на клеммах 1, 2 и 3 адресного входа HC138, на клеммах стробоскопа 4, 5 (активный низкий уровень), 6 (активный высокий уровень), источнике питания интегральной схемы. Нормально ли это или нет, если да, то считается, что HC138 неисправен, а затем продолжают проверку с помощью (2). (4) Независимо от того, отключена ли линия соединения 5 В между двумя небольшими участками, если да, ее можно подключить напрямую к одной и той же линии электропередачи (общее явление заключается в том, что вся область не является яркой или темной).

4. Измерьте линейный сигнал входной клеммы платы устройства (золотой палец 26P можно рассматривать как 13 групп, из которых 8, 9, 10, 11 представляют собой четыре группы линейных сигналов L0, L1, L2 и L3). на внутреннее короткое замыкание, обрыв цепи и вход HC244. В порядке ли задний привод; если да, измерьте, в норме ли сигнал, поступающий на HC138 от привода HC244, а затем продолжайте проверить с помощью (2), если нет, то считается, что HC244 неисправен, и замените его интегральной схемой той же модели.

Н. На клеточном поле нет ни красного, ни зеленого цвета (клеточное поле разделено на верхнюю и нижнюю клетки)

1. Визуально проверьте интегральную схему, соответствующую неисправности, проверьте, имеет ли кабель 26P ложную пайку, обрыв цепи и нормально ли питание 5 В (вы можете напрямую заменить его на хороший кабель 26P).L. Ячейка отображается с 8 или 16 точками в строках, столбцах или отдельных точках, которые не являются яркими, длинными яркими, темными яркими.

1. Визуально проверьте, не закорочены ли контакты и провода модуля, соответствующие неисправности, закорочены, припаяны или отсоединены.

2. В каждой ячейке (плата модуля разделена на верхнюю и нижнюю ячейки), является ли общая линия соединения между верхними и нижними модулями, а также левым и правым модулями нормальной (установите мультиметр на конец колокола, конец линейного входа измерительного модуля и подводящего провода каждого конца управляющего входа). Если да, то делается вывод, что модуль неисправен или нет, это можно устранить, заменив его тонким проводом.

3. Используйте мультиметр, чтобы непосредственно измерить, является ли отдельный модуль нормальным. Если да, это расценивается как внутреннее короткое замыкание между платой и модулем. В противном случае модуль расценивается как сломанный и заменяется модулем той же модели.

О. Неисправное явление: в ячейке появляется плата ячейки (плата ячейки разделена на верхнюю и нижнюю ячейки). Верхний и нижний модули посередине не имеют красного или зеленого цвета или не имеют красного или зеленого цвета от ненормального места до конца.

1. Визуально проверьте, не запаяна ли интегральная схема, соответствующая неисправности, на плате устройства, например HC595, закорочена или разомкнута; если да, то хорошо припаяйте контакты.

2. Проверьте, нормально ли питание 5 В.

3. С помощью мультиметра измерьте 14-контактный входной разъем HC595, соответствующий неисправности. [При измерении HC595 следует различать красную интегральную схему, порядок: красный, зеленый (R, G) 9-контактный разъем HC595 клемма выходного сигнала, 14-контактная клемма входного сигнала] Нормальное ли напряжение; Если да, то решите, что HC595 неисправен (при других нормальных условиях электропитания), и замените его интегральной схемой той же модели; в противном случае проверьте напряжение и подключение цепи 9-контактной выходной клеммы, соответствующей HC595. Независимо от того, отключена ли линия, если нет, то считается, что HC595 сломан и заменяется интегральной схемой HC595 той же модели (при замене интегральной схемы HC595 будьте осторожны, чтобы не отсоединить провод схемы).

3. Неисправность светодиодного модуля.

1. Одна группа светодиодных модулей неяркая или ненормальная:

Проверьте, хорошо ли соприкасается кабель первого аномального светодиодного модуля в направлении сигнала со шнуром питания. Если светодиодный модуль не имеет светодиодной подсветки, это означает, что нет входной мощности. Пожалуйста, проверьте силовую часть (используйте мультиметр для проверки), если есть узоры (путаница цветов). Выделение) указывает на то, что модуль не имеет входного сигнала. Проверьте, находится ли входной конец плоского кабеля первого ненормального модуля в тесном контакте. Его можно подключать и отключать несколько раз. Если возникла проблема, вы все равно можете заменить новый плоский кабель.

2. Одиночный светодиодный модуль не светится:

Проверьте, хорошее ли питание модуля, в основном проверьте, не ослаблена ли розетка питания на модуле. Если цвет всего модуля хаотичен или неоднороден (но входной сигнал есть, картинка правильная), значит, линия передачи сигнала плохо подключена. Подключите плоский кабель повторно или замените проверенный плоский кабель. Если после замены исправного кабеля проблема не исчезла, проверьте, нет ли проблем с интерфейсом печатной платы.

3. Метод обнаружения одного источника света, а не проблемы с освещением:

С помощью мультиметра проверьте, не поврежден ли светодиод. Если лампа сломана, замените ее согласно пункту 5 ниже. Специальный метод проверки лампы: установите мультиметр на сопротивление X1, подключите черный измерительный провод аналогового мультиметра к положительному полюсу светодиода и подключите красный измерительный провод к отрицательному полюсу (черная ручка цифрового измерителя подключается к отрицательному, красная ручка подключается к плюсу), если светодиод горит, измеренный свет - да, если свет не горит, измеренный свет нарушен.

4. Обслуживание битых пикселей светодиода (вне контрольной точки):

Если после проверки одной лампы будет подтверждено, что светодиод поврежден, можно выборочно применить следующие методы обслуживания в соответствии с фактическими потребностями.

4-1. Обслуживание передней панели: используйте отвертку соответствующей модели, чтобы открутить винты фиксированной маски спереди (обратите внимание на винты из добрых намерений), снимите маску и замените лампу (пожалуйста, замените лампу в соответствии со следующим методом замены лампы). ), замените лампу и гель. После завершения герметизации восстановите оригинальную маску, затяните винты (будьте осторожны, не нажимайте на лампу при завинчивании) и, наконец, если на поверхности светодиода остался клей, осторожно удалите его. клей.

4-2. Обслуживание задней панели: с помощью отвертки соответствующей модели выкрутите винты сзади (обратите внимание на винты, предназначенные для благих целей) и отсоедините сигнальный кабель. В целях безопасности не отключайте кабель питания, чтобы предотвратить несчастные случаи. Будьте осторожны при извлечении модуля. Выньте его из отверстия в листовом металле, переместите в заднюю часть коробки, а затем выполните обслуживание и замену одного модуля в соответствии с методом фронтального обслуживания (замените лампу следующим методом). ) или капитально отремонтировать другие.

5. Измените свет:

Используйте острый инструмент (например, пинцет), чтобы удалить коллоид вокруг поврежденного светодиода и сделать выводы светодиода четко видимыми на прямой видимости. Правой рукой зажмите светодиод пинцетом, а левой — паяльником (температура около 40 градусов по Цельсию, слишком высокая температура приведет к повреждению) Прикоснитесь к припою и останьтесь на некоторое время (не более). более 3 секунд, если время превышает время, но не соответствует требованиям разборки, охладите и повторите попытку) расплавьте припой и извлеките светодиод пинцетом. Вставьте светодиодную лампу, соответствующую требованиям, в отверстие печатной платы. (Длинная ножка светодиодной лампы — это положительный полюс, а короткая ножка — отрицательный полюс. «Квадратное отверстие» на печатной плате — это гнездо для положительного контакта светодиода, а «круглое отверстие» — это отрицательный полюс светодиода. штыревой разъем), немного расплавьте припой, приклейте его к наконечнику паяльника, пинцетом отрегулируйте направление светодиода, чтобы он был устойчивым, припаяйте припой к месту соединения светодиода с платой, используйте тот же тип геля (значение pH = 7) Загерметизируйте светодиод.

4. Полная неисправность светодиодного экрана.

А. Весь светодиодный экран не яркий (черный экран)

1. Проверьте, включен ли источник питания.

2. Проверьте, подключена ли линия связи и подключена ли она неправильно. (Светодиодный экран синхронизации)

3. Светодиодный экран синхронизации определяет, мерцает ли зеленый свет связи между отправляющей светодиодной картой и светодиодной принимающей картой.

4. Защищен ли монитор компьютера, или область отображения светодиодного экрана черная или чисто синяя. (Светодиодный экран синхронизации).

B. Вся плата светодиодного блока неяркая (черный экран)

1. Горизонтальное направление нескольких последовательных светодиодных плат не яркое. Проверьте, подключено ли кабельное соединение между обычной платой блока и ненормальной платой блока; или чип 245 нормальный,

2. Продольное направление нескольких последовательных плат не яркое, проверьте, нормально ли питание этой колонки.

C. Плата устройства не светится

1. Проверьте, подключен ли линейный контакт к выходному контакту 4953.

2. Проверьте, нормально ли значение 138.

3. Проверьте, не горячий ли 4953 и не сгорел ли он.

4. Проверьте, имеет ли 4953 высокий уровень.

5. Проверьте, подключены ли управляющие контакты 138 и 4953.

D. Плата агрегата не светится

1. Проверьте, в норме ли 595.

2. Проверьте, подключены ли соответствующие проходные контакты верхнего и нижнего модулей.

3. Проверьте, есть ли соединение между выходным контактом 595 и контактом модуля.

E. Отсутствие цвета на клеточной доске

1. Проверьте, выводятся ли данные 245 RG.

2. Проверьте, подключен ли обычный выходной контакт 595 к ненормальному входному контакту 595.

3. Проверьте, не закорочены ли сигналы A, B, C, D.

4. Проверьте, не закорочена ли выходная клемма 4953 с другими выходными клеммами.

F. Одна точка или несколько точек (нерегулярно) не загораются, когда все включены.

1. Найдите соответствующий управляющий контакт светодиодного модуля и замерьте, не закорочен ли он на эту линию.

2. Замените модуль или одну светодиодную лампу.

G. Одна или несколько светодиодных колонок не горят ярко, когда все включены.

1. Найдите контакт, управляющий колонкой на светодиодном модуле, и проверьте, подключен ли он к выходному разъему микросхемы драйвера (74HC595/TB62726).

2. Визуально проверьте, припаяны, закорочены или разомкнуты контакты светодиодного модуля и интегральные схемы, соответствующие неисправности на плате устройства; если да, то хорошо припаяйте контакты.

3. Измерьте выходную клемму HC595 с помощью мультиметра, выходные контакты HC595: 1, 2, 3, 4.

5. Отказ системы управления светодиодным дисплеем.

1. Весь светодиодный экран не яркий или есть квадраты.

·Светодиодный дисплей. Контроль включения хоста.

·Подключена ли линия связи

·Вставлена ​​ли плата отправки светодиодов?

·Хорошо ли соединены линии передачи данных между мультимедийной картой со светодиодной подсветкой, картой захвата и картой отправки светодиодов.

Положение переключателя JP1 или JP2 платы приема светодиодов неправильное.

·Откройте хост

·Подключите линию связи

·Снова вставьте карту отправки светодиодов.

Подключите кабель передачи данных между мультимедийной картой со светодиодной подсветкой, картой захвата и платой отправки светодиодных индикаторов.

·Отрегулируйте положения переключателей JP1 и JP2.

·Независимо от того, защищен ли монитор компьютера, или область светодиодного дисплея на светодиодном экране черная или чисто синяя. (Светодиодный экран синхронизации)

2. При каждом запуске светодиодной студии выдает сообщение о том, что линия сбора сигналов от COM-порта системы управления к карте отправки данных не подключена или неисправен COM-порт самого компьютера.

·Подключите кабель для передачи данных или замените компьютер.

3. Весь светодиодный экран дрожит или дрожит.

·Проверьте линию связи между компьютером и большим светодиодным экраном.

·Проверьте кабель DVI мультимедийной карты со светодиодной подсветкой и платы передачи светодиодных индикаторов.

·Карта отправки светодиодов сломана.

Снова вставьте или замените кабель связи. Вставьте и закрепите кабель DVI. Замените плату отправки светодиодов.

6. Неисправность секции привода светодиодов.

1. Не горит одна плата светодиодного блока.

Подается ли питание +5 В или GND

·+5V и GND — короткое замыкание.

·138 Присутствует ли сигнал OE пятой ноги?

· 245 подключенный сигнал OE в норме (обрыв цепи или короткое замыкание);

·Питание +5 В или GND

·Отключите короткое замыкание

·Подача сигнала OE

·Подключите разомкнутую цепь и отключите короткое замыкание.

2. Половина или нижняя часть платы устройства неяркая или отображается ненормально.

·Есть ли сигнал ОЭ на 5 ноге 138;

·Нормальны ли сигналы 11 и 12 ноги 74HC595 (SCLK, RCK)

·Нормален ли подключенный сигнал OE; (обрыв цепи или короткое замыкание)

·Нормальны ли сигналы SCLK и RCK двухрядных контактов, подключенных к 245; (обрыв цепи или короткое замыкание)

·Подключите сигнал оригинального оборудования

·Хорошо подключите сигналы SCLK и RCK.

·Подключите разомкнутую цепь и отключите короткое замыкание.

·Подключите разомкнутую цепь и отключите короткое замыкание.

3. Ряд на плате устройства или ряд соответствующего светодиодного модуля неяркий или отображается ненормально.

·Проверьте, припаяны или пропущены линейные сигнальные контакты соответствующего светодиодного модуля;

·Проверьте, не отключен ли соответствующий контакт сигнала строки и 4953 или закорочен с другими сигналами.

·Проверьте, не припаяно или не пропущено ли сопротивление вверх и вниз линейного сигнала.

·Независимо от того, отключен ли линейный сигнал от 74HC138 и соответствующего 4953 или закорочен с другими сигналами

·Приварка недостающей и недостающей сварки

·Подключите разомкнутую цепь и отключите короткое замыкание.

·Починить нераспаянные и приварить недостающие

·Подключите разомкнутую цепь и отключите короткое замыкание.

4. На одной плате светодиодного блока одновременно горят две линии (одна линия является нормальной, а другая всегда включена при отображении текста).

·Проверьте, не закорочены ли две линии сигналов, соответствующие светодиодному модулю.

· Проверьте, не закорочены ли выходная ножка 138, сопротивление подъема и опускания, контакт модуля и 4953.

·Отключите короткое замыкание

5. Верхняя или нижняя часть красного или зеленого цвета неяркая или отображается ненормально.

·Проверьте, исправны ли контакты входного ряда или короткое замыкание на GND, +5 В.

·Проверьте, нормальный ли сигнал между входным разъемом и 245 (короткое замыкание или разрыв цепи).

·IC245 сломана 'Хорошо соедините оборванную цепь

·Отключите короткое замыкание

·Заменить микросхему

7. Метод устранения неполадок светодиодной системы

Шаг 1. Проверьте, правильно ли настроена часть настройки видеокарты компьютера. Метод настройки находится в электронном файле на компакт-диске, при необходимости обратитесь к нему.

Шаг 2. Проверьте базовое соединение системы, например кабель DVI, правильность разъема сетевого кабеля, соединение между основной платой управления и разъемом PCI компьютера, подключение последовательного кабеля и т. д. Способ подключения был выбран. иллюстрировано, пожалуйста, обращайтесь к нему внимательно

Шаг 3. Проверьте, соответствуют ли компьютер и система питания светодиодов требованиям использования. Когда электропитания корпуса светодиодного экрана недостаточно, когда дисплей близок к белому (высокое энергопотребление), это может привести к мерцанию экрана. Подготовьте подходящий источник питания в соответствии с потребляемой мощностью шкафа.

Шаг 4. Проверьте, регулярно ли мигает зеленый индикатор светодиодной карты отправки Novastar: мигает до шага 6, если он не мигает, перезагрузите компьютер, проверьте, регулярно ли мигает зеленый индикатор, прежде чем войти в Win98/2k/XP, если мигает, перейдите к шагу 2. Проверьте, правильно ли подключен кабель DVI. Если проблема не решена из-за неисправности одной из передающей карты, видеокарты и кабеля DV, замените их отдельно и повторите шаг 3.

Шаг 5: Следуйте инструкциям программного обеспечения для установки или переустановки, а затем установите снова, пока зеленый индикатор отправляющей карты не начнет мигать, в противном случае повторите шаг 3.

Шаг 6: Проверьте, мигает ли зеленый свет (световой индикатор данных) принимающей карты синхронно с зеленым светом отправляющей карты. Если он мигает, перейдите к шагу 8 и проверьте, горит ли красный индикатор (питание). Если он горит, перейдите к шагу 7, а если не горит, проверьте желтый индикатор (питание). Защита) включена, если она не включена, проверьте, подключен ли источник питания наоборот или нет выходной мощности, если включено, проверьте, составляет ли напряжение источника питания 5 В, если оно выключено, извлеките карту адаптера и кабель и повторите попытку. Если проблема не решена, плата приема светодиодов неисправна. Замените плату приема светодиодов, повторите шаг 6.

Шаг 7. Проверьте, хорошо ли подключен сетевой кабель или он слишком длинный (необходимо использовать стандартный сетевой кабель категории 5, а максимальная длина сетевого кабеля без повторителя составляет менее 100 метров) и проверьте, подключен ли сетевой кабель сделано в соответствии со стандартом (см. установку и настройку системы), если проблема не решена, приемная карта неисправна, замените приемную карту и повторите шаг 6.

Шаг 8. Проверьте, горит ли индикатор питания на большом экране, если нет, перейдите к шагу 7, чтобы проверить строку определения интерфейса карты адаптера.

Соответствует ли он клеточной доске.

Примечание. После подключения большинства экранов в некоторых шкафах экран может отсутствовать или быть размытым. Сигнал не передается, поскольку интерфейс сетевого кабеля RJ45 не подключен надежно или питание принимающей карты не подключено, поэтому повторно подключите сетевой кабель (или замените его) или подключите источник питания получение карты (обратите внимание на направление) может решить проблему.

8. Исключение светодиодного дисплея

А. Весь экран не яркий (черный экран)

1. Проверьте, включен ли источник питания.

2. Проверьте, подключена ли линия связи и подключена ли она неправильно. (Светодиодный экран синхронизации)

3. Светодиодный экран синхронизации определяет, мерцает ли зеленый свет связи между отправляющей светодиодной картой и светодиодной принимающей картой.

4. Защищен ли монитор компьютера, или область светодиодного дисплея на светодиодном экране черная или чисто синяя. (Светодиодный экран синхронизации)

Б. Вся плата устройства неяркая (черный экран)

1. Горизонтальное направление нескольких последовательных плат не яркое. Проверьте, подключено ли кабельное соединение между обычной платой блока и ненормальной платой блока; или чип 245 нормальный.

2. Если несколько последовательных плат не горят в продольном направлении, проверьте, в порядке ли питание этой колонки.

C. Плата устройства не светится

1. Проверьте, подключен ли линейный контакт к выходному контакту 4953.

2. Проверьте, нормально ли значение 138.

3. Проверьте, не горячий ли 4953 и не сгорел ли он.

4. Проверьте, имеет ли 4953 высокий уровень.

5. Проверьте, подключены ли управляющие контакты 138 и 4953.

D. Плата агрегата не светится

1. Проверьте, в норме ли 595.

2. Проверьте, подключены ли соответствующие проходные контакты верхнего и нижнего модулей.

3. Проверьте, подключен ли выходной контакт 595 к контакту модуля.

E. На плате устройства отсутствует цвет.

1. Проверьте, выводятся ли данные 245 RG.

2. Проверьте, подключен ли обычный выходной контакт 595 к ненормальному входному контакту 595.
