Наиболее практичные формулы расчета для рекламных дисплеев на светодиодных экранах

Если вы хотите купить и установить светодиодный экран и зарабатывать на продаже рекламы, вам следует знать, как рассчитать размер и количество шкафа? И как рассчитать шаг пикселя светодиодного дисплея, размер модуля, расстояние просмотра и т. д. Но когда вы хотите зарабатывать деньги на светодиодных рекламных экранах, они совершенно не готовы, а это значит, что они не могут посоветовать вам, как успешно его запустить.

Светодиодные рекламные экраны обычно в процессе установки требуется использовать некоторые расчетные формулы, такие как расстояние между светодиодами, длина и высота светодиодного модуля, количество используемых светодиодных модулей и т. д. Сегодня Adhaiwell обобщит большинство расчетных формул, обычно используемых для справки и изучения. .

Вопрос 1. Что такое высокое качество модуля светодиодного экрана?

Высококачественный светодиодный модуль имеет высокое разрешение и высокую частоту обновления. Чем меньше расстояние между пикселями, чем больше пикселей на единицу площади, тем четче качество изображения. тем выше разрешение светодиодного экрана.

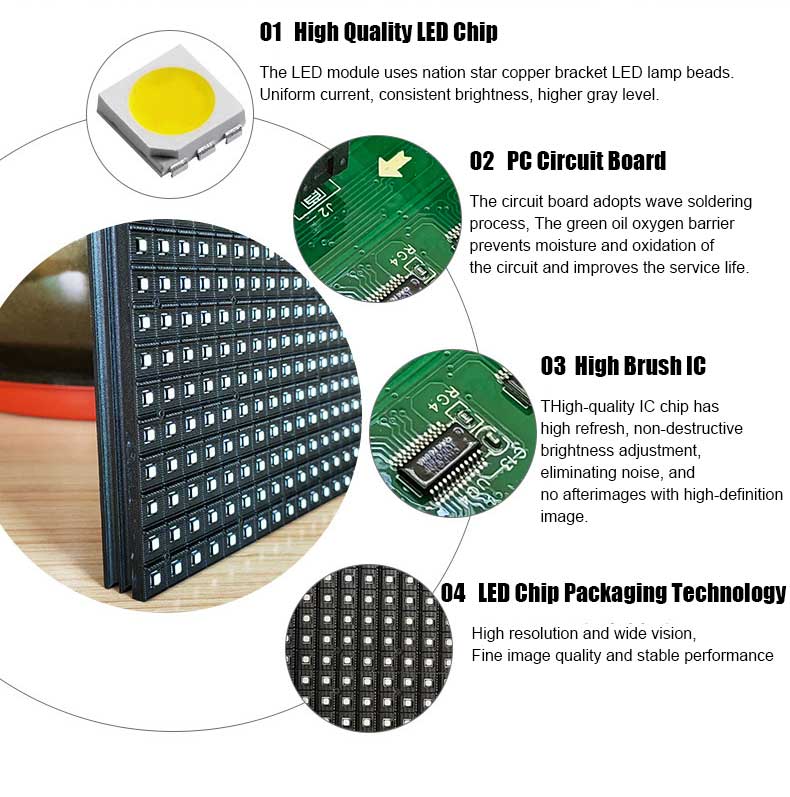

01 Высококачественный светодиодный чип

В светодиодном модуле используются светодиодные бусины с медным кронштейном в форме звезды нации.

Равномерный ток, постоянная яркость, более высокий уровень серого.

02 Печатная плата ПК

Печатная плата использует процесс пайки волной,

Кислородный барьер из зеленого масла предотвращает попадание влаги и окисление в контур, а также продлевает срок службы.

03 Высокая щетка IC

Высококачественная микросхема имеет высокую степень обновления, неразрушающую регулировку яркости, устраняет шум и не оставляет остаточных изображений с изображением высокой четкости.

04 Технология упаковки светодиодных чипов SMD

Высокое разрешение и широкий обзор,

Прекрасное качество изображения и стабильная производительность

В2. Метод расчета расстояния между точками светодиодов

Расстояние между центрами каждого пикселя до каждого соседнего пикселя;

Шаг точек светодиода P10 составляет 10 мм.

Шаг точек светодиода P6 составляет 6 мм.

Шаг точек светодиода P3 составляет 3 мм.

Вопрос 3. Длина и высота светодиодных модулей

Расстояние между точками × Количество точек = Длина/Высота

Например:

Длина светодиодных модулей P10 = 32 (количество точек) × 1,0 см = 32 см.

Высота светодиодных модулей P10 = 16 (количество точек) × 1,0 см = 16 см.

Вопрос 4. Количество светодиодных модулей

(1) Общая площадь ÷ Длина модулей ÷ Высота модулей = Количество светодиодных модулей.

например, 1:

Для светодиодного дисплея P10 мм размером 4 х 3 м = 12 квадратных метров количество светодиодных дисплеев должно быть:

12㎡ ÷ 0,32м (длина) ÷ 0,16м (ширина) = 234,375шт ≈ 235шт

(2) Для более точного расчета:

Количество светодиодных модулей по длине × количество светодиодных модулей по высоте = общее количество модулей

например, 2:

Количество светодиодных модулей по длине равно 4м ÷ 0,32м (длина одного светодиодного модуля) = 12,5шт ≈ 12 шт.

Количество светодиодных модулей по высоте 3м ÷ 0,16м (высота одного светодиодного модуля) = 18,75 ≈ 18 шт.

Итак, общее количество светодиодных модулей составляет 12шт × 18шт = 216шт.

Окончательный фактический размер светодиодного экрана составляет

Ширина = 12 х 0,32 м = 3,840 м

Высота = 18 х 0,16 м = 2,88 м

Вопрос 5. Количество светодиодных шкафов

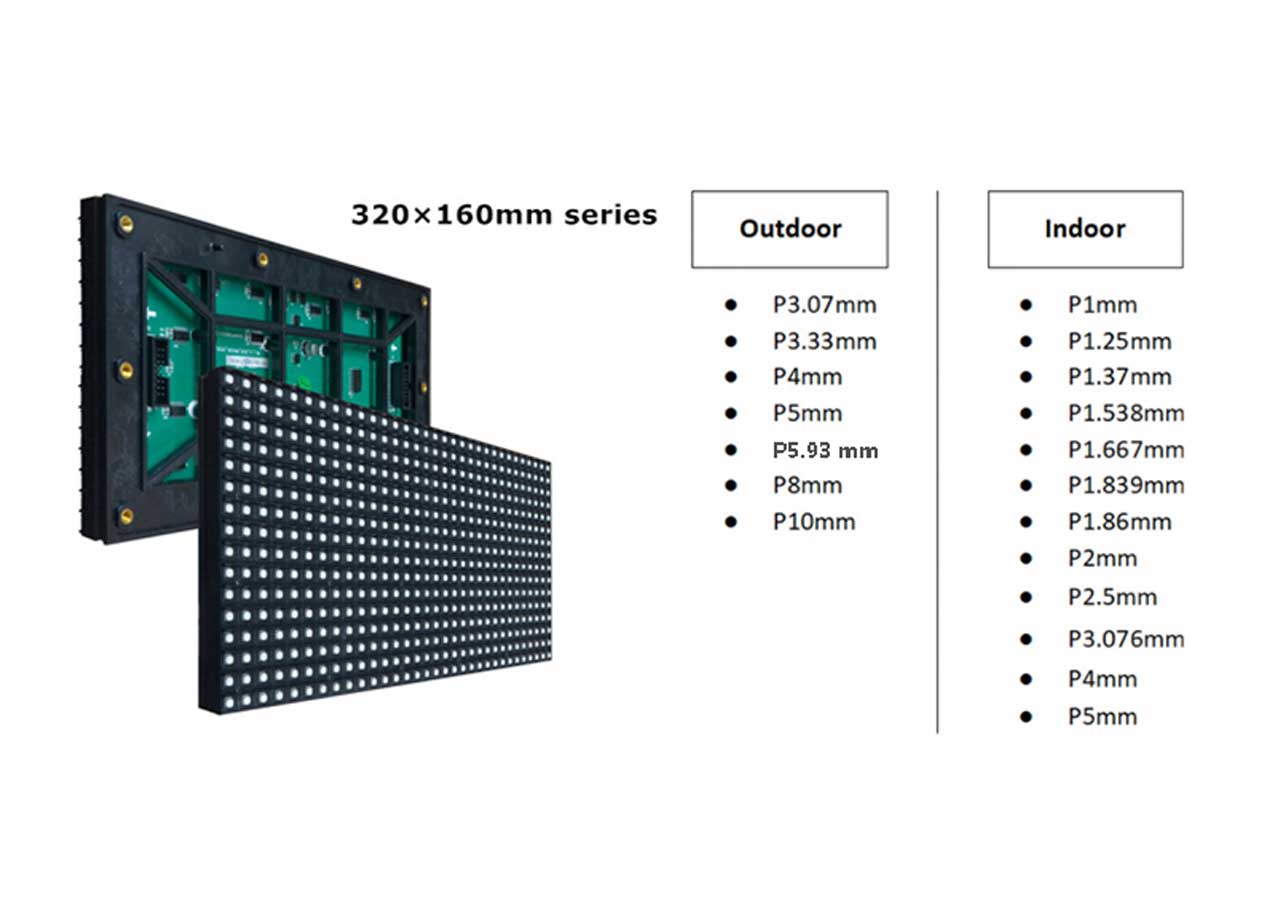

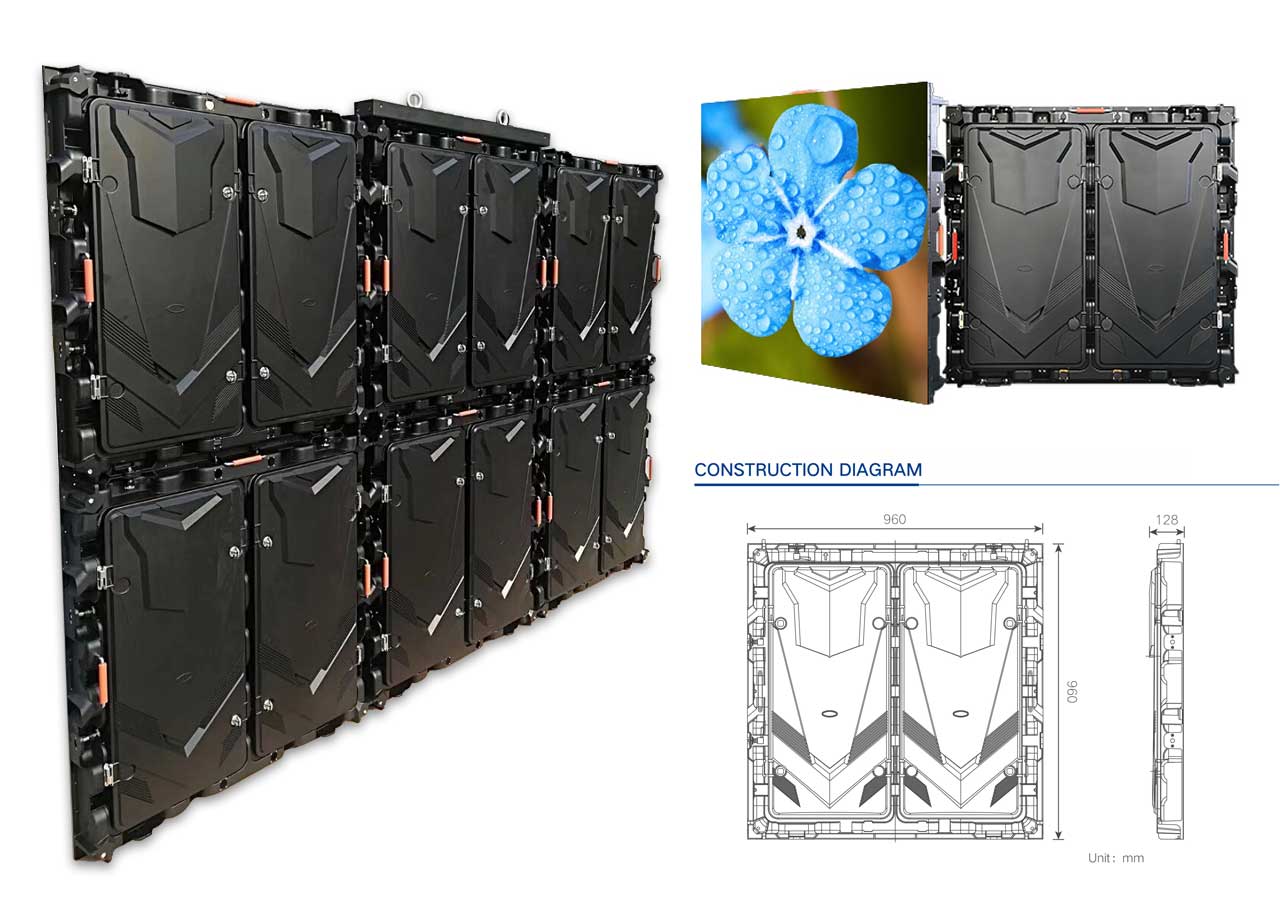

Стандартные размеры светодиодного шкафа составляют 960 x 960 мм, размер светодиодного модуля – 320 x 160 мм.

960 мм ÷ 320 мм = 3

960 мм ÷ 160 мм = 6

Итак, в одном стандартном светодиодном шкафу имеется 3x6=18 светодиодных модулей.

например, 1:

Для светодиодного дисплея P10 мм размером 4 х 3 м = 12 квадратных метров количество светодиодных шкафов должно составлять:

12㎡ ÷ 0,96м (длина) ÷ 0,96м (ширина) = 13,02шт ≈ 12шт

(2) Для более точного расчета:

Количество светодиодных шкафов по длине × Количество светодиодных шкафов по высоте = общее количество светодиодных шкафов

например, 2:

Количество светодиодных шкафов по длине равно 4м ÷ 0,96м (длина одного светодиодного шкафа) = 4,1шт ≈ 4 шт.

Количество светодиодных модулей по высоте 3м ÷ 0,96м (высота одного светодиодного шкафа) = 3,12 ≈ 3 шт.

Таким образом, общее количество светодиодных шкафов составляет 4 шт × 3 шт = 12 шт.

Окончательный фактический размер светодиодного экрана составляет

Ширина = 4 х 0,96 м = 3,840 м

Высота = 3 х 0,96 м = 2,88 м

Вопрос 6. Расстояние просмотра светодиодного экрана

Расстояние просмотра может быть подходящим, чтобы вы могли четко видеть изображения на светодиодном экране. Обычно нам приходится учитывать минимальное расстояние просмотра, оптимальное расстояние просмотра и максимальное расстояние просмотра. Однако мы должны знать, что правильное расстояние просмотра зависит не только от шага пикселя, но также от полного размера светодиодного экрана и конкретных условий.

(1) Минимальное расстояние просмотра

Шаг пикселя (мм) × 1000/1000 = минимальное расстояние просмотра (м)

Например, светодиодный экран SMD P10 с шагом 10 мм имеет минимальное расстояние просмотра 10 метров, а светодиодный экран SMD P8 имеет минимальное расстояние просмотра 8 метров.

(2) Оптимальное расстояние просмотра

Шаг пикселя (мм) × 3000/1000 = оптимальное расстояние просмотра (м)

Оптимальное расстояние в три раза больше минимального расстояния просмотра. Светодиодный экран SMD P10 имеет оптимальное расстояние 30 метров.

(3) Максимальное расстояние просмотра

Высота × 30 = максимальное расстояние просмотра (м)

Например, светодиодный экран высотой 2 метра можно увидеть с расстояния 60 метров.

Вопрос 7. Метод расчета метода сканирования светодиодного дисплея

В определенной области отображения — отношение количества одновременно горящих строк к количеству строк во всей области.

В настоящее время на рынке существует два метода управления светодиодными дисплеями: статическое сканирование и динамическое сканирование. Статическое сканирование делится на статические реальные пиксели и статические виртуальные. Динамическое сканирование также делится на динамические реальные изображения и динамические виртуальные. В приводном устройстве обычно используются отечественные HC595, Тайвань MBI5026, Япония Toshiba TB62726, обычно имеют сканирование 1/2, сканирование 1/4, сканирование 1/8, сканирование 1/16.

Вопрос 8. Как рассчитать разрешение

Разрешение на квадратный метр = 1/шаг пикселя (м)/шаг пикселя (м).

Например, разрешение светодиодного экрана P16 = 1/0,016/0,016 = 3906 точек/м⊃2;.

Легко понять, что существует отрицательная корреляция между шагом пикселя и разрешением: чем меньше шаг пикселя, тем выше разрешение и тем лучше качество изображения.

Вопрос 9. Как рассчитать потребление и сравнить с обычным светодиодным дисплеем?

Рассчитать как светодиодный экран площадью 50 кв. м (дневное рабочее время 10 часов, 1 кВт = стоимость 0,25 доллара США)

Общий светодиодный дисплей P10mm для использования вне помещений:

Средняя потребляемая мощность 0,3 кВт/кв.м.

Стоимость электроэнергии на 1 год: = 0,25 доллара США x 0,3 (кВт/м2) x 50 (кв. м) x 10 (часов в день) x 365 (дней в году) = 13 687 долларов США.

Энергосберегающий уличный светодиодный дисплей P10 мм:

Средняя потребляемая мощность: 0,12 кВт/кв.м.

Стоимость электроэнергии на 1 год: = 0,25 доллара США x 0,12 (кВт/м2) x 50 (кв. м) x 10 (часов в день) x 365 (дней в году) = 5 475 долларов США.

Результат: экономия 13 687–5 475 долларов США =8212 долларов США ежегодно на стоимость электроэнергии для светодиодного экрана площадью 50 кв.м.

Обычно энергосберегающий наружный светодиодный дисплей P10 мм стоит на 150 долларов США за квадратный метр дороже, чем обычный светодиодный дисплей.

Таким образом, энергосберегающий светодиодный экран площадью 50 кв. м будет дороже на 7500 долларов США. Но вы можете сэкономить на этой стоимости через ОДИН год.
