SMD & COB & GOB LED Кто станет лидером в области технологий?

С момента развития индустрии светодиодных дисплеев один за другим появлялись различные производственные и упаковочные процессы с использованием технологии упаковки с малым шагом.

От предыдущей технологии упаковки DIP до технологии упаковки SMD, к появлению технологии упаковки COB и, наконец, к появлению технологии GOB.

Технология упаковки SMD

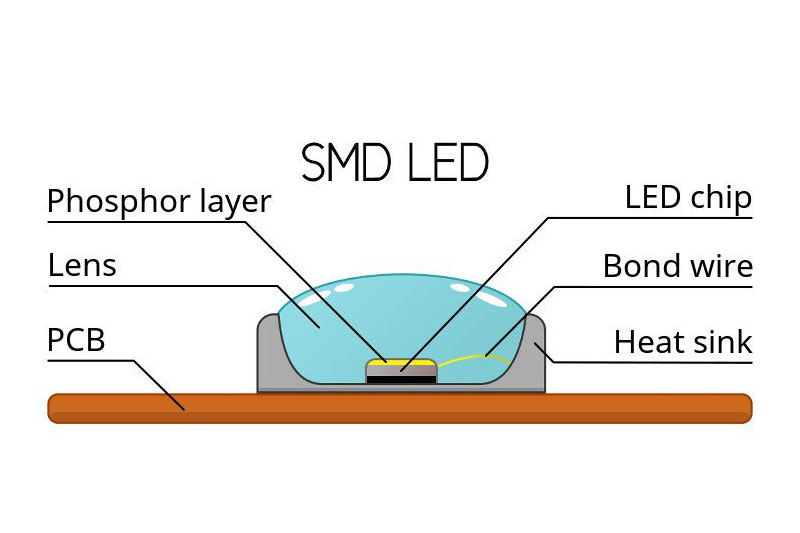

SMD — это аббревиатура устройств поверхностного монтажа. Светодиодные изделия, инкапсулированные по технологии SMD (технология поверхностного монтажа), инкапсулируют чаши ламп, кронштейны, пластины, выводы, эпоксидную смолу и другие материалы в бусины ламп различных характеристик. С помощью высокоскоростной установочной машины припаяйте шарики лампы на печатной плате с помощью высокотемпературной пайки оплавлением, чтобы получить блоки дисплея с разным шагом.

Небольшое расстояние SMD обычно обнажает шарики светодиодной лампы или использует маску. Благодаря отработанной и стабильной технологии, низкой стоимости производства, хорошему рассеиванию тепла и удобному обслуживанию, он также занимает большую долю на рынке светодиодных приложений.

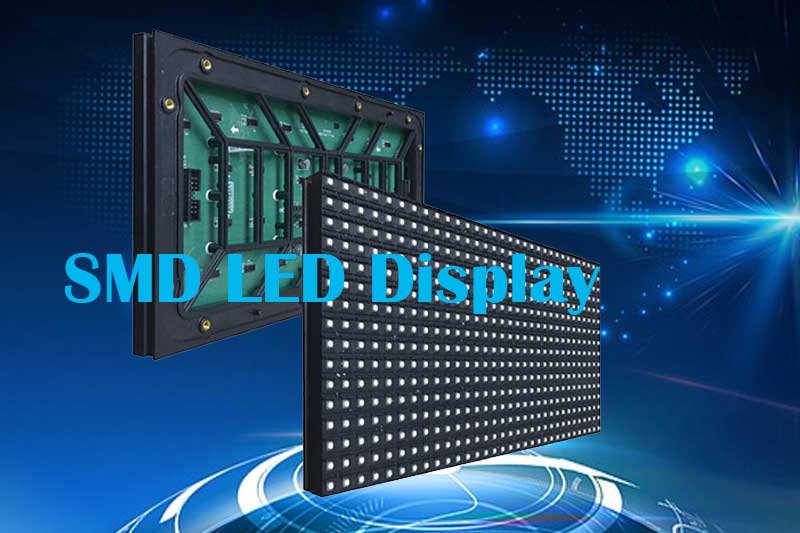

Светодиодный дисплей SMD используется для Наружный фиксированный рекламный щит со светодиодным дисплеем.

Технология упаковки COB

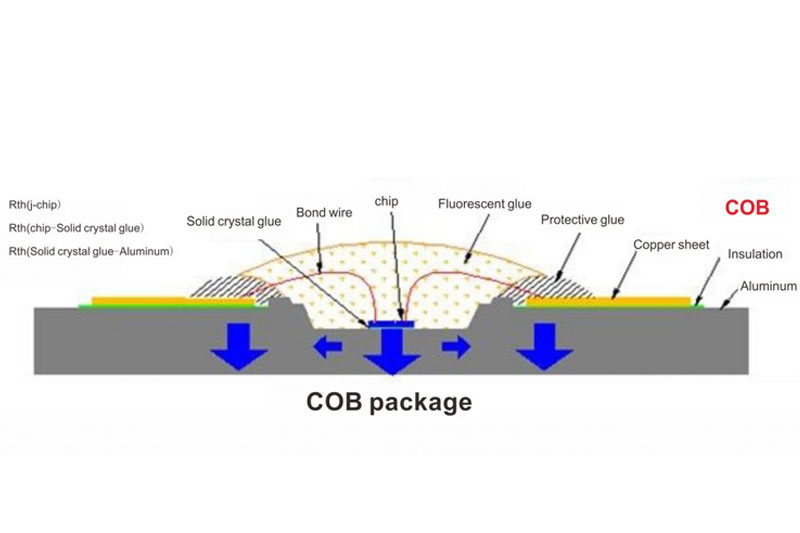

Полное название технологии упаковки COB — Chips on Board, это технология, позволяющая решить проблему рассеивания тепла светодиодами. По сравнению с поточным и SMD, он характеризуется экономией места, упрощением операций по упаковке и наличием эффективных методов управления температурным режимом.

Голый чип прикрепляется к подложке межсоединения с помощью проводящего или непроводящего клея, а затем выполняется соединение проводов для реализации его электрического соединения. Если голый чип подвергается прямому воздействию воздуха, он подвержен загрязнению или антропогенным повреждениям, которые влияют на работу чипа или нарушают его работу, поэтому чип и соединительные провода герметизируются клеем. Люди также называют этот тип инкапсуляции мягкой инкапсуляцией. Он имеет определенные преимущества с точки зрения эффективности производства, низкого термического сопротивления, качества света, применения и стоимости.

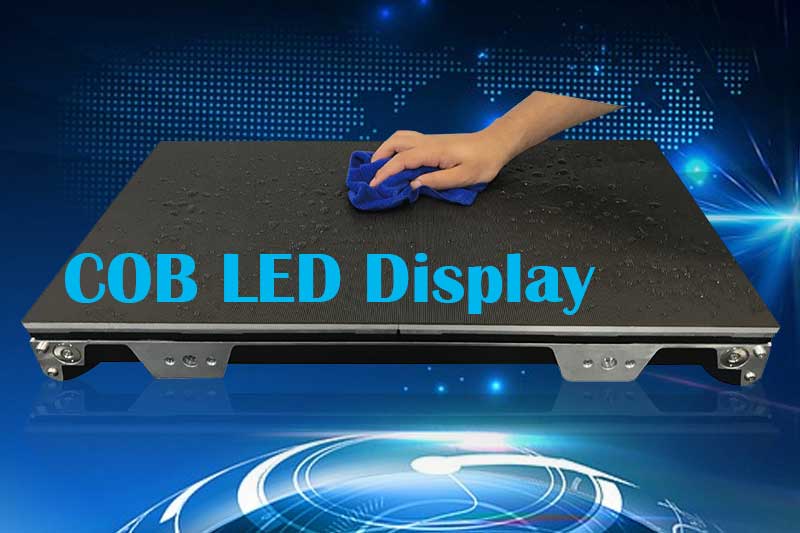

Светодиодный дисплей COB используется в помещении и на небольших площадках с Энергоэффективный светодиодный экран.

Правительство Технологический процесс

Как мы все знаем, три основные технологии упаковки: DIP, SMD и COB на данный момент связаны с технологией уровня светодиодного чипа, а GOB предполагает защиту не светодиодных чипов, а защиты модуля дисплея SMD, устройства SMD. Это своего рода защитная технология, заключающаяся в том, что штыревая ножка кронштейна заполняется клеем.

GOB — это аббревиатура от слова «клей на борту». Это технология, позволяющая решить проблему защиты светодиодных ламп. Для упаковки подложки и светодиодной упаковки используется новый современный прозрачный материал, обеспечивающий эффективную защиту. Материал не только обладает сверхвысокой прозрачностью, но и обладает сверхтеплопроводностью. Небольшой шаг GOB может адаптироваться к любой суровой среде, реализуя характеристики настоящей влагостойкости, водонепроницаемости, пыленепроницаемости, защиты от столкновений и защиты от ультрафиолета.

По сравнению с традиционным светодиодным дисплеем SMD, его характеристики являются высокой степенью защиты, влагонепроницаемостью, водонепроницаемостью, защитой от столкновений, защитой от ультрафиолета и могут использоваться в более суровых условиях, чтобы избежать слепого освещения большой площади и падения света.

По сравнению с COB, его характеристиками являются более простое обслуживание, более низкие затраты на техническое обслуживание, больший угол обзора, горизонтальный угол обзора, а вертикальный угол обзора может достигать 180 градусов, что может решить проблему неспособности COB смешивать источники света, серьезную модульность, разделение цветов, плохая плоскостность поверхности и т. д. проблемы.

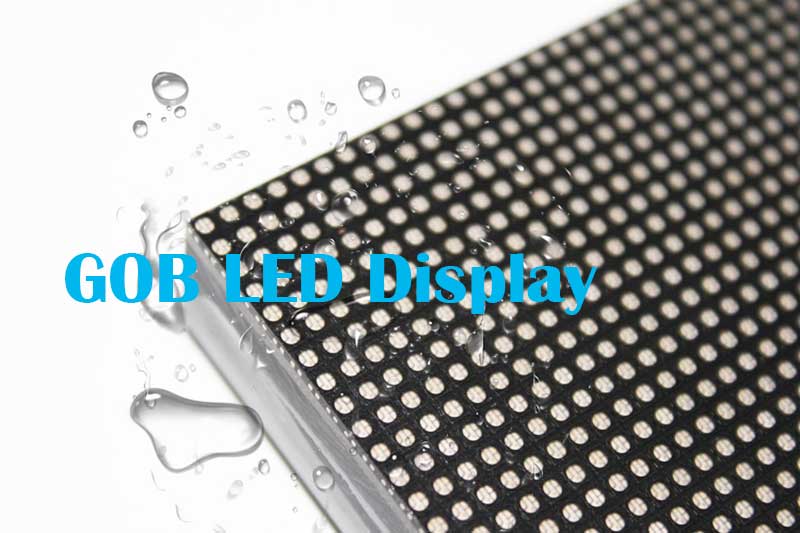

GOB основной используется на Крытый светодиодный дисплей для плакатов, цифровой рекламный экран.

Этапы производства новой продукции серии GOB условно разделены на 3 этапа:

1. Выбирайте материалы самого высокого качества, бусины для ламп, сверхвысокомощные щеточные интегральные решения и высококачественные светодиодные чипы.

2. После сборки изделия оно выдерживается в течение 72 часов перед заливкой GOB и проверяется лампа.

3. После заливки GOB выдержка еще 24 часа для подтверждения качества продукта.

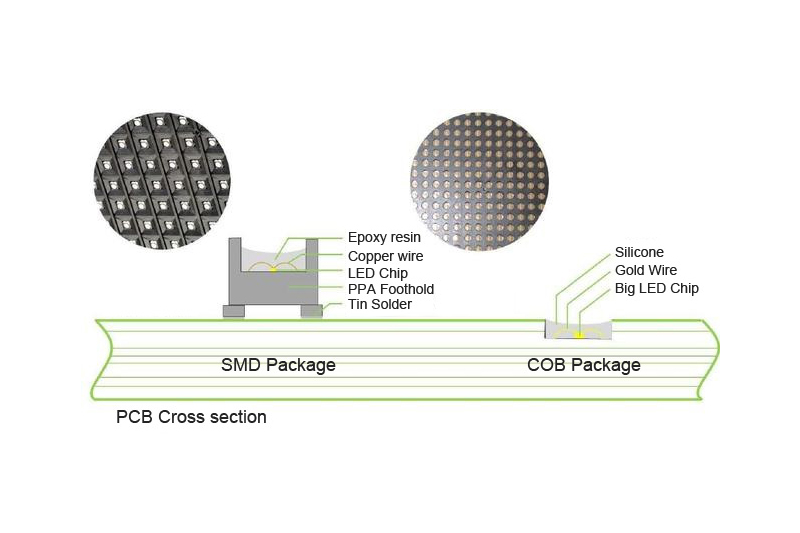

В конкуренции с технологией упаковки светодиодов с малым шагом, упаковкой SMD, технологией упаковки COB и технологией GOB. Что касается того, кто из троих сможет победить в соревновании, это зависит от передовых технологий и признания рынка. Кто станет окончательным победителем, давайте подождем и посмотрим.
